3D-макет упаковки с печатью и отделками: своя модель из Blender (.blend, .dae), банки, бутылки и пакеты Tetra Pak. В режиме Pro — краски и сепарации, ICC-профили, сумма красок и сравнение версий, в режиме RIP цвет считает Ghostscript.

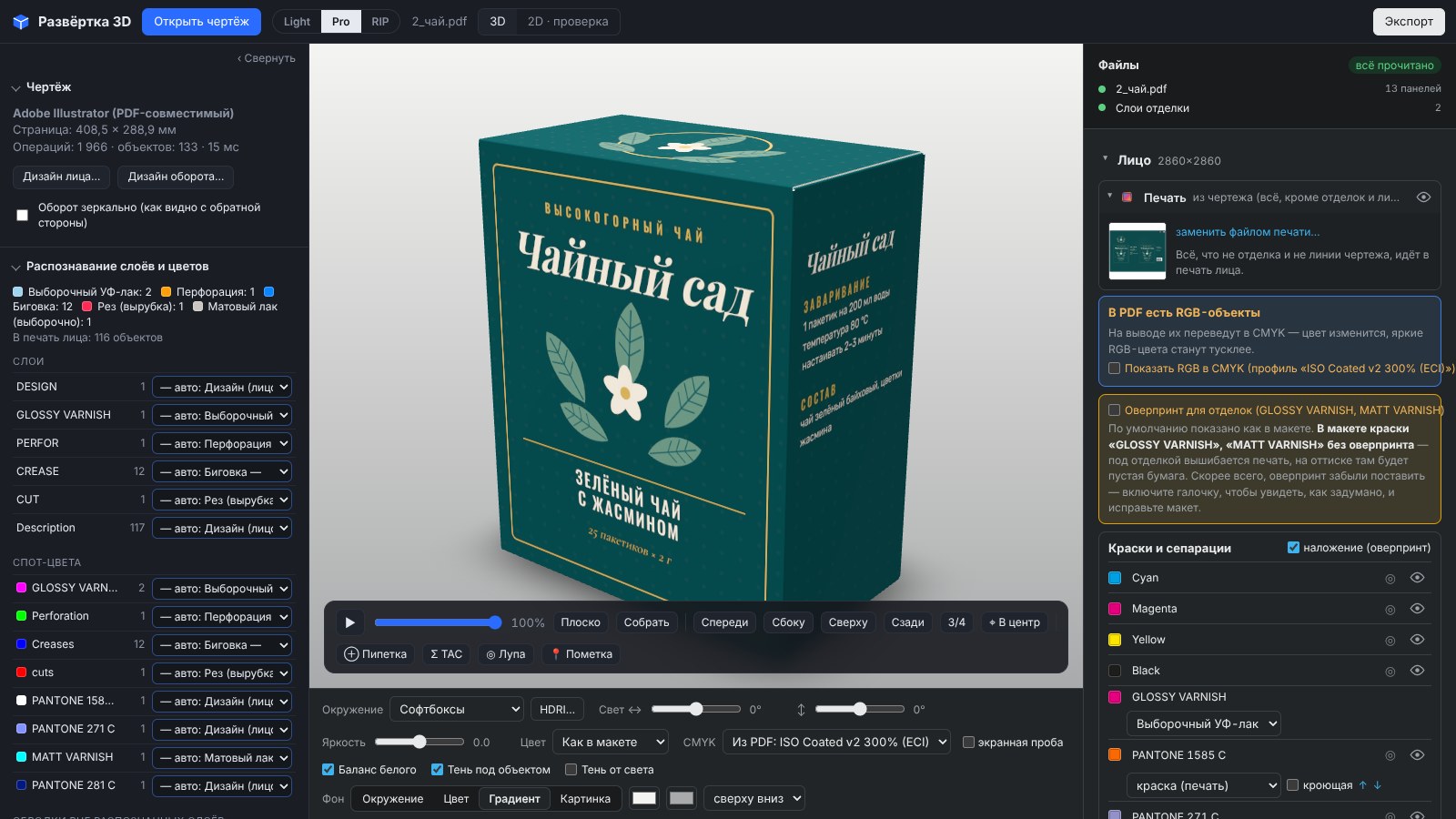

Вырубной штамп из PDF, AI или SVG превращается в собранную коробку: программа распознаёт рез, биговку, отделки и спот-цвета, складывает развёртку в 3D и проверяет её. Те же режимы Light, Pro и RIP.
Только основное: модель или сборка, печать, отделки, свет и экспорт. Панели препресса скрыты, поэтому начать работу проще.
Цвет считается так же, как в Pro: меняется только интерфейс.
Проект, PNG, видео и HTML для заказчика доступны.
Proпрепрессу
Инструменты допечатной проверки прямо на 3D-модели.
Краски и сепарации: триада и спот-цвета из PDF, каждую можно скрыть или назначить отделкой; оверпринт для отделок.
ICC-профили: ISO Coated v2 300%, профиль из PDF (OutputIntent) или свой .icc; экранная проба с бумагой.
Пипетка (проценты красок и отделки в точке), сумма красок с подсветкой выше предела 240–340%, лупа.
Приводка отделок: сдвиг на десятые доли миллиметра и проверка тонких элементов.
Сравнение двух версий макета на одной модели — шторкой или подсветкой отличий.
Пометки с комментариями на модели — попадают в HTML для заказчика.
RIPкак на выводе
Интерфейс как в Pro, но цвет считает Ghostscript 10.06.0, встроенный в программу. Интернет не нужен.
Настоящие сепарации: каждая краска отдельно, с оверпринтом, прозрачностью и knockout-группами строго по спецификации PDF.
RGB и Lab переводятся в CMYK по профилю печати: FOGRA39L по умолчанию, OutputIntent из PDF или свой профиль.
Считает медленнее Pro — включайте для финальной проверки файла.
Скринкасты ниже показывают основные действия: загрузку, отделки, свет и экспорт. Они одинаковы во всех трёх режимах, в Pro и RIP к ним добавляются панели препресса.
Как работать
скринкасты с субтитрами
Отделки 3D: своя модель, печать и УФ-лак
Что получается
экспорт: снимок PNG и HTML без кнопок

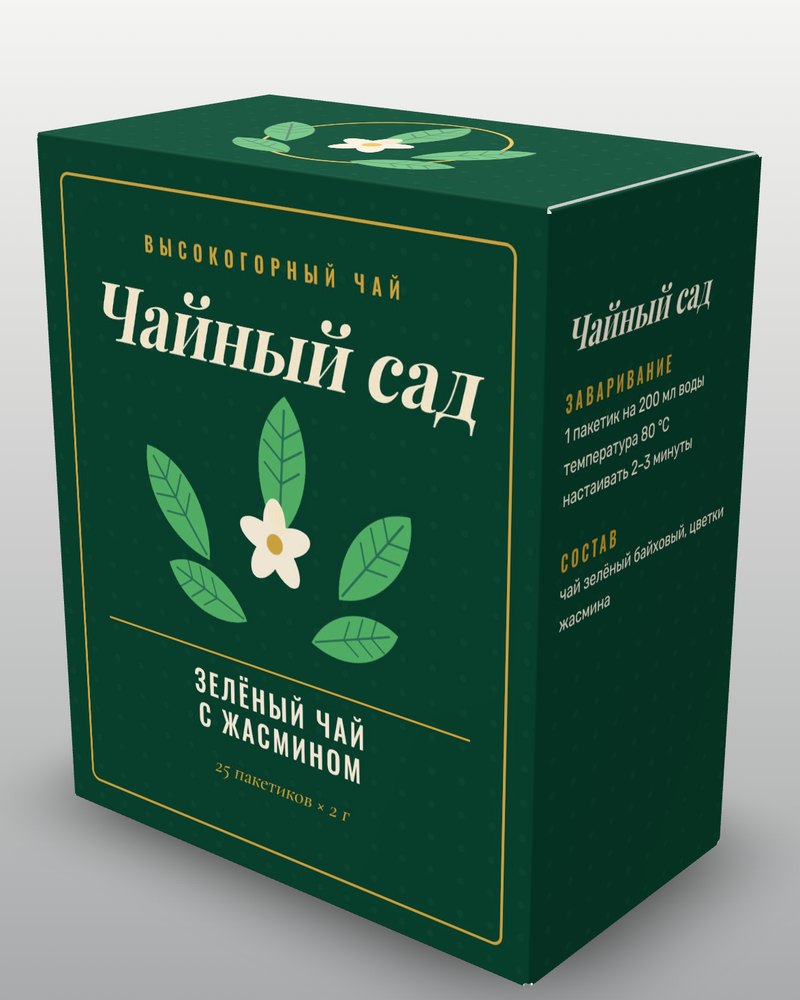

Чай «Чайный сад»
Коробка из штампа 2_чай.pdf: собрана в «Развёртке 3D», УФ-лак на названии и листьях.
«3D в браузере» — один HTML-файл, который отдают заказчику: модель можно вращать мышью и приближать колесом. Открывается в любом браузере без интернета. PNG — снимок «Экран ×2».
Возможности
Отделки 3D
Своя модель
Читает .blend (Blender 4.x–5.x) и .dae напрямую. Объекты модели — отдельными вкладками, каждый можно скрыть. Модель заменяется без перезагрузки текстур и настроек.
Печать и маски отделок
PSD, TIFF, PNG, JPG или один PDF со слоями. Печать подхватывается по имени файла из модели, слои PDF раскладываются по ключевым словам: «Белила», «УФ», «Матовый лак», «Софт», «Фольга золото / серебро», «Голография», «Конгрев», «Блинт».
Проект
Всё сразу — модель или готовая форма, PDF и картинки, отделки и их настройки, краски, профиль, свет, фон, ракурс и пометки — сохраняется в один файл .o3d. Откройте его, и всё вернётся как было.
Субстраты
Матовый и мелованный картон, глянцевая, матовая и софт-тач ламинация, металлизированный картон и плёнка, металл, глянцевый, матовый и прозрачный пластик, стекло. Для каждого — шероховатость, блик, зерно бумаги. Фактура бумаги: мелкое зерно, войлок, лён, верже или гладкая.
Фольга и лак
Фольга золото, серебро, голография и цветная; горячее тиснение в бумагу с глубиной, скосом и неровной кромкой по волокнам; холодная фольга с печатью поверх (цветной металл, белила гасят металл). Лак заполняет фактуру бумаги на 0–100%, фактура лака — гладкий, апельсиновая корка или песок.

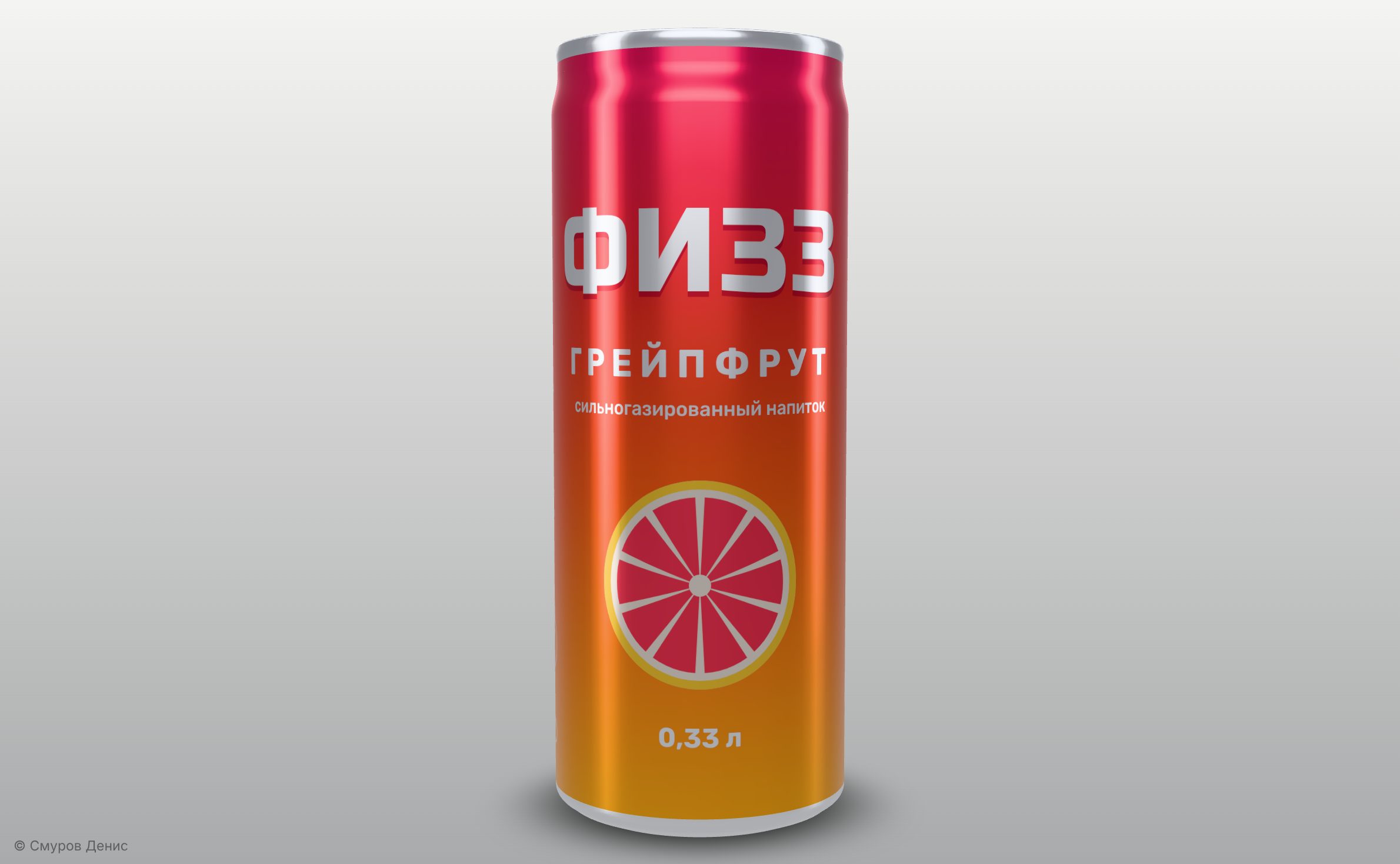

Банки
330 мл sleek (204/202) и 450 мл (211/202) с крышкой, язычком и дном. Шаблон макета корпуса — UV-развёртка в размер (182×139 и 198×160,5 мм), overlap ложится на underlap. Без белил краска просвечивает металлом.
Пакеты Tetra Pak
200 мл Slim Leaf и обычный, 2 л, Prisma и Gemina с крышкой, Wedge 200 мл с крышкой и без. Дизайн — один PDF: программа находит слой чертежа (Keyline, Dieline, Штамп) в любом месте листа и совмещает его с развёрткой модели. Толщина картона, скругление граней, цвет среза.
Пивные бутылки
Евро 0,5 л, лонгнек и стейни 0,33 л, Виши 0,5 л, классическая 0,5 л. Стекло зелёное, коричневое или прозрачное, кроненпробка. Этикетка, кольеретка и контрэтикетка из PDF; высота и поворот — ползунками. Шаблон кольеретки под конус горлышка.
Плоский объект из PDF
Этикетка, воблер, наклейка: контур берётся из слоя «Штамп» или «Высечка», печать и отделки — из остальных слоёв.
Экспорт
HTML для заказчика в двух вариантах: только модель или модель с панелью света и цвета (без слоёв отделок, загрузки и экспорта). Снимок PNG с прозрачным фоном, видео вращения 1920×1080, DAE с текстурами, UV-развёртка, профиль отделок (.json), проект .o3d.
Развёртка 3D
Проект
Штамп, дизайн, отделки, сгибы, материал, краски, свет и пометки сохраняются в один файл .r3d.
Открытие штампа
PDF, AI (PDF-совместимый) и SVG; файл можно просто перетащить в окно. Дизайн лица и оборота — из того же файла или отдельными файлами, оборот можно отзеркалить.
Ползунок и анимация сборки от плоской развёртки до готовой коробки. Угол по умолчанию и порядок сгиба (все сразу, по глубине, по своим этапам) настраиваются; щелчок по панели в 3D или по линии в 2D открывает настройку отдельного сгиба, двойной щелчок делает панель основой.
Материал
Мелованный SBS, GC1, GC2, крафт, микрогофрокартон E, бумага 250–300 г/м², дизайнерский чёрный картон; свой материал можно сохранить. Толщина, радиус биговки, ламинация (глянцевая, матовая, soft-touch), цвет лица, оборота и торца. Всё, что не линия штампа и не отделка, идёт в печать лица; оборот по умолчанию белый.
Проверка развёртки
Режим «2D · проверка» показывает ошибки на чертеже: недостаточные вылеты, микросегменты, биговки, не доходящие до контура, отделки за пределами заготовки. Щелчок по ошибке подсвечивает место.
Экспорт
HTML для заказчика: только модель или модель с панелью света, цвета и сборки. Снимок PNG, видео вращения 1920×1080, DAE с текстурами, GLB, OBJ + MTL, UV-развёртка, PNG проверки развёртки, профиль отделок, проект .r3d.
Свет и окружение
Софтбоксы, магазин, холл и фото-окружения HDRI, свои .hdr и .exr. Поворот и наклон света, яркость, баланс белого, тень под объектом и от света.
Цвет как в макете
CMYK из PDF пересчитывается через ICC-профиль (LittleCMS): ISO Coated v2 300% (ECI), профиль из PDF или свой .icc. Экранная проба имитирует бумагу. В режиме RIP цвет и сепарации считает Ghostscript.
Фон и ракурсы
Фон — окружение, цвет, градиент или картинка. Ракурсы спереди, сбоку, сверху, сзади, 3/4 и «В центр». Файлы никуда не отправляются: всё считается в окне браузера.
